Draagbare DMR Hotspot

Kijk hier hoe de Pi geconfigureerd wordt.

Een draagbare hotspot zoals je nog nooit gezien hebt

Dan gaan we nog verder : ON6OO heeft prachtig werk geleverd: zijn hotspot is een praktisch draagbaar unitje geworden.
Zorg voor :

  • instellingen zoals reeds eerder beschreven (ook wifi)
  • behuizing voor pi, bv de handige en mooie 2519567
  • een knopje dat je ook wel nog moet programmeren
  • een chip antenne (bv farnell 2148530). De winst hiervan is niet geweldig (-4dB) maar dat maakt niet uit als de hotspot toch vlakbij is.
  • een Li-ion batterijpack

De sma connector van de DVMega is verplaatst naar de rand van de behuizing.
Als alternatief zou de antenne nog in de behuizing kunnen gemonteerd worden, maar dank zij de sma connector ben je nu nog vrij er een andere antenne op aan te sluiten.

het geheel kan nu probleemloos in de zak van je jas, gekoppeld aan je smartphone via tethering.
Voorlopige schatting : 10 uur autonomie !

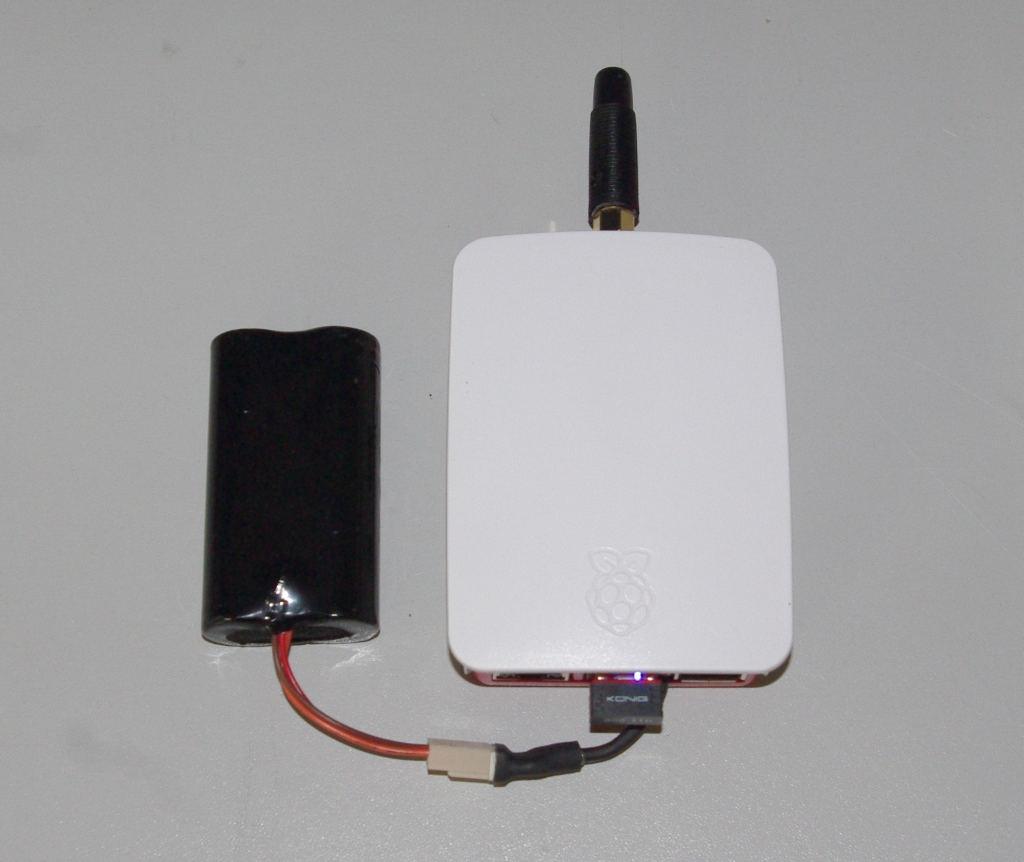

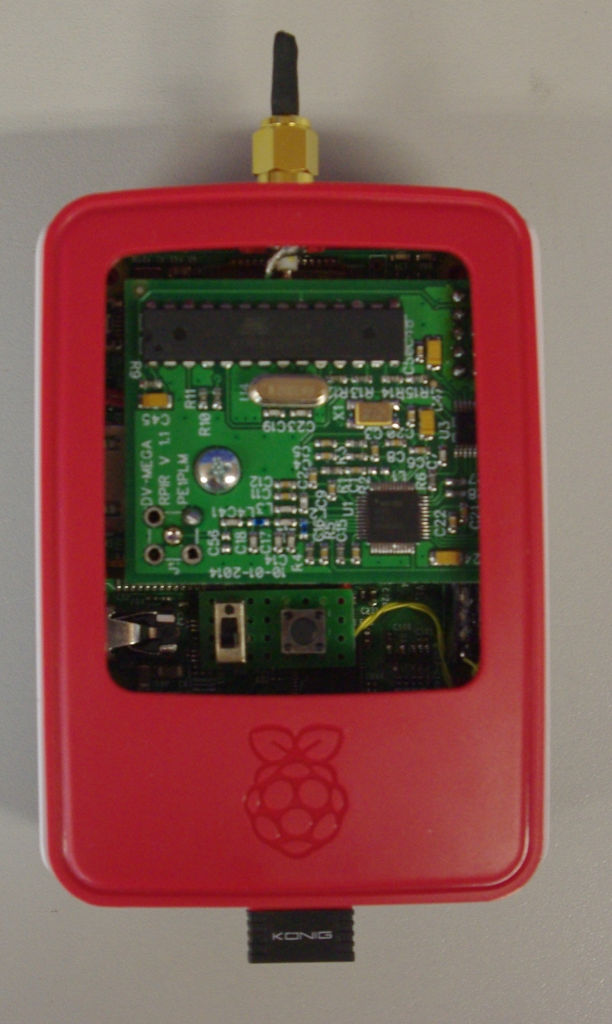

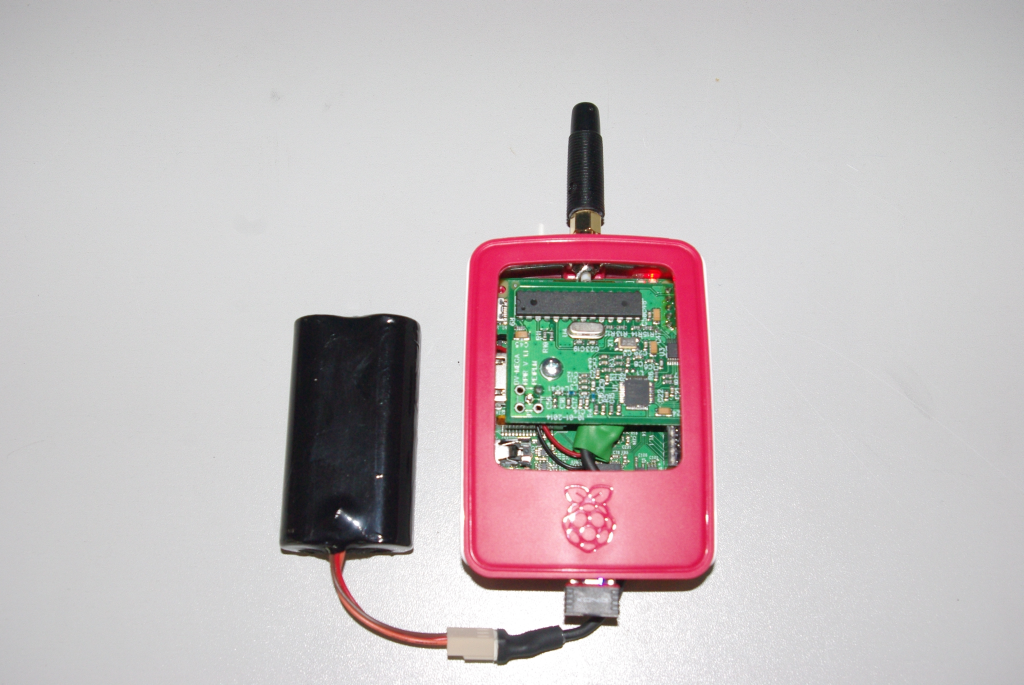

De eerste foto's van de superdraagbare hotspot vind je hieronder.

(het is een Pi2, onderaan zie je het wifi stickje zitten)

Gezien de huidige autonomie, moet het met 1/4 van de batterijpack ook wel lukken. En die kan dan ook bij in de behuizing.
Dan kan je nog steeds een stevige wandeling of een mooi fietstochtje maken.



Helaas, de booster om de 5V voor de Pi te maken, kon de startstroom van de Pi niet aan.

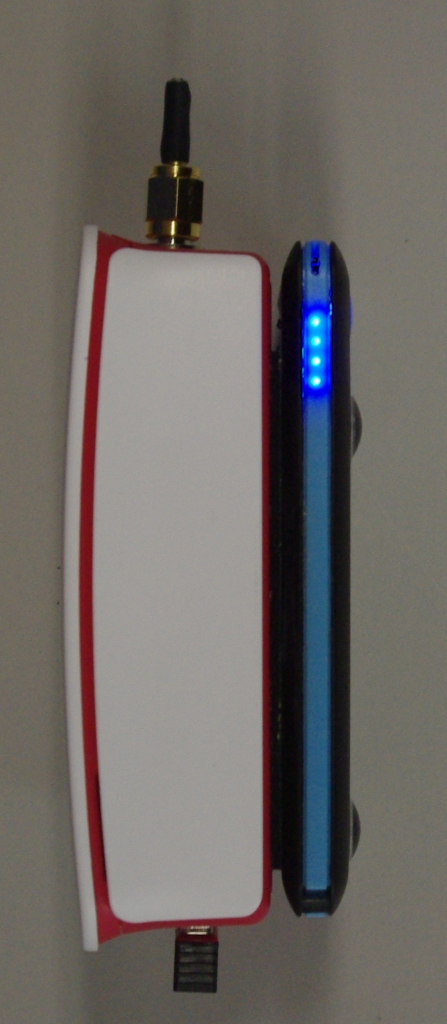

Ander plan dus: een powerbank onder de Pi :



We vonden een powerbank die mooi past onder de Pi. De toch nog lompe micro-USB connector om de Pi te voeden, werd na een beetje knutselen geëlimineerd door de voeding vanuit de powerbank rechtsstreeks op de print van de Pi te brengen (voor de Pi 2 model B is dit PP1/2 voor + en PP3/4/5/6 voor GND onderaan de print, onder de USB connector).
Je ziet trouwens het nog compactere antennetje bovenaan.

Dus: nog steeds zeer compact en een goede autonomie.

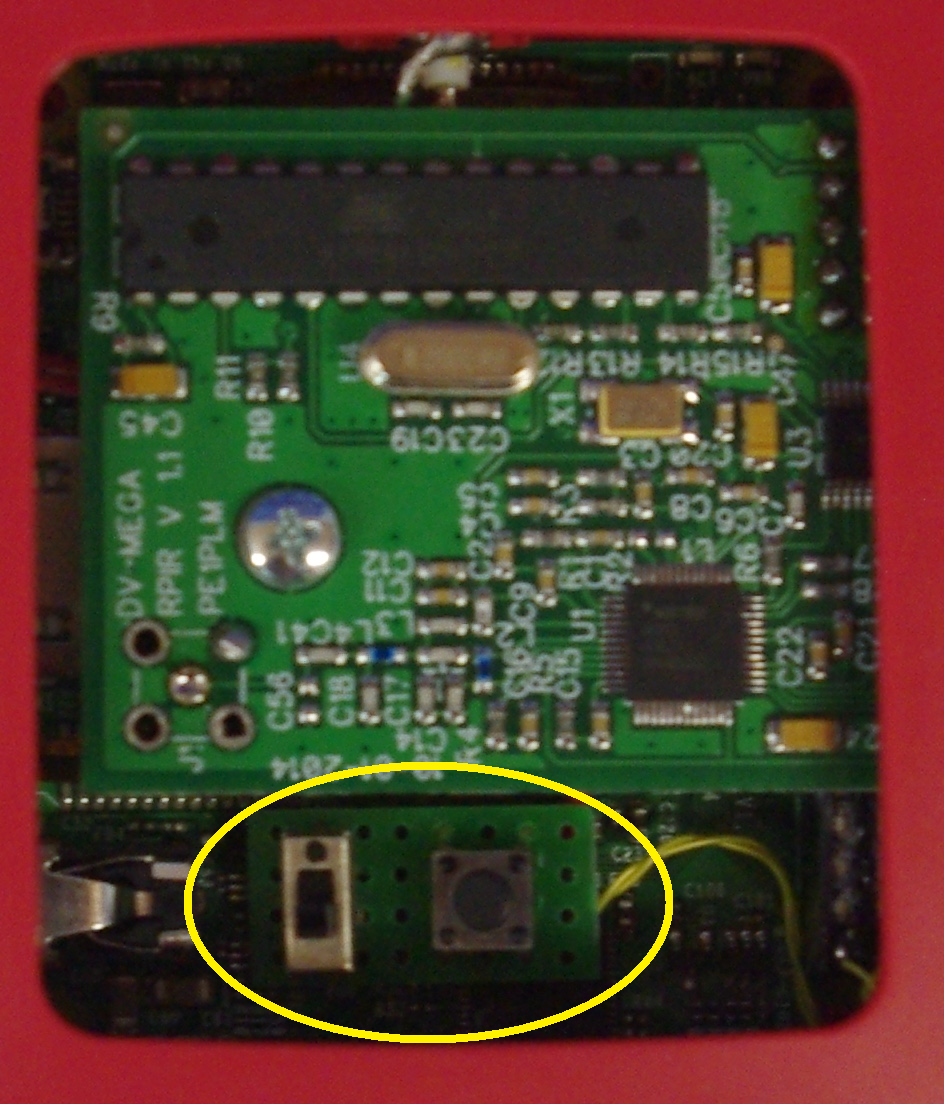

Je ziet ook in het midden, onder de DVMega print, de AAN/UIT schakelaar en daarnaast de drukknop om de Pi proper een shutdown te laten doen.









--- vragen of opmerkingen ? aarzel niet om me te mailen ! ---
