DVMEGA Status led

De dual band DVMEGA heeft een statusled die aangeeft

• dat de DVMEGA niet geconfigureerd is (snel knipperen)
• dat de DVMEGA geconfigureerd is (MMDVMHost actief) : 1 korte flits elke seconde
• of de DVMEGA in uitzending is (brandt continu)

Ik zou het leuk vinden om dit ook op de singleband DVMEGA te hebben.


Een beetje baantjes volgen op de DVMEGA-print laat zien dat bij de dualbandversie pin 2 van de ATMega328 (TQFP) naar de LED gaat en dan verder via een weerstand naar de massa. Pin 2 is o.a. PD4.
De DIL versie van de ATMega328 (die op de singleband versie gebruikt wordt) heeft PD4 op pin 6 zitten.

Een beetje testen toont dat het statussignaal daar inderdaad lijkt te zitten.
Wanneer ik het baantje van pin 6 volg, kom ik uit aan de level shifter U3 op pin 11.

De soldeerbout ter hand genomen samen met een SMD weerstand en SMD LED. De weerstand aan pin 9 (GND) daaraan de LED en een klein draadje maakt de bocht verder naar pin 11.

Vol spanning de DVMEGA terug op de Pi geplaatst en ... JA !

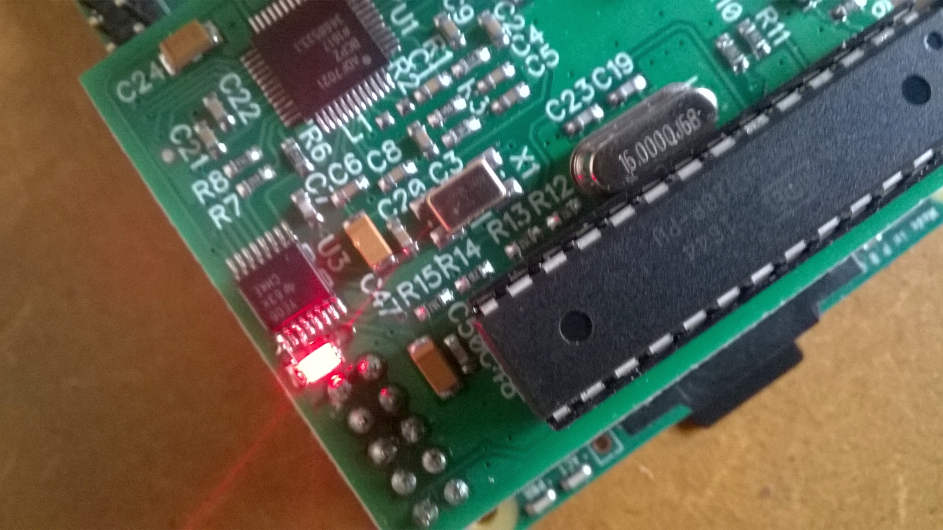

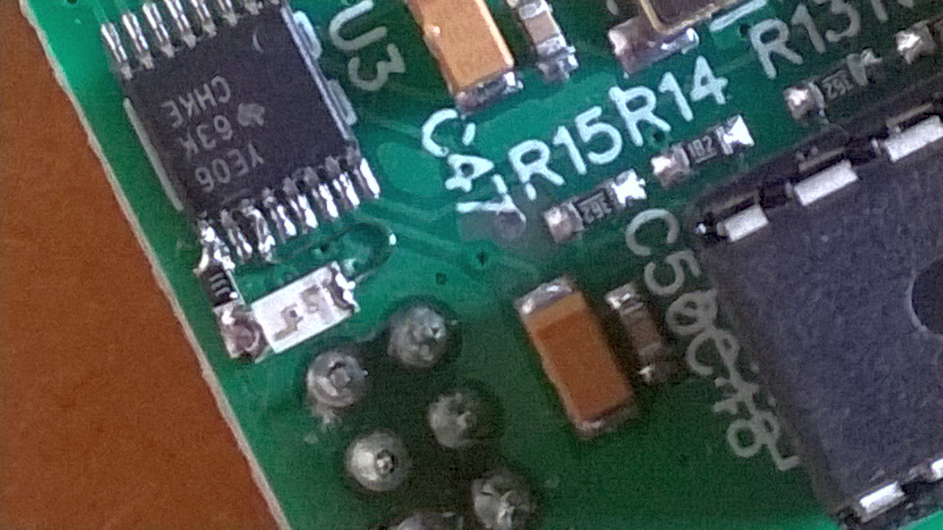

Je ziet op de foto's de weerstand (markering 331 =  330 ohm) vastgesoldeerd aan pin 9. De LED is dan haaks gesoldeerd aan de weerstand via een klein draadje gaat het dan naar pin 11.

Degenen die geen SMD bij de hand hebben, kunnen ook vertrekken van pin 6 en pin 8 (GND) van de ATMega langs de onderkant van het printje en daaraan de led en weerstand vastsolderen. Maak de draadjes niet te lang, we zitten tenslotte vlakbij een zender(tje).

UPDATE: Guus heeft me ondertussen bevestigd dat het signaal voor de LED inderdaad op pin 6 beschikbaar is.
